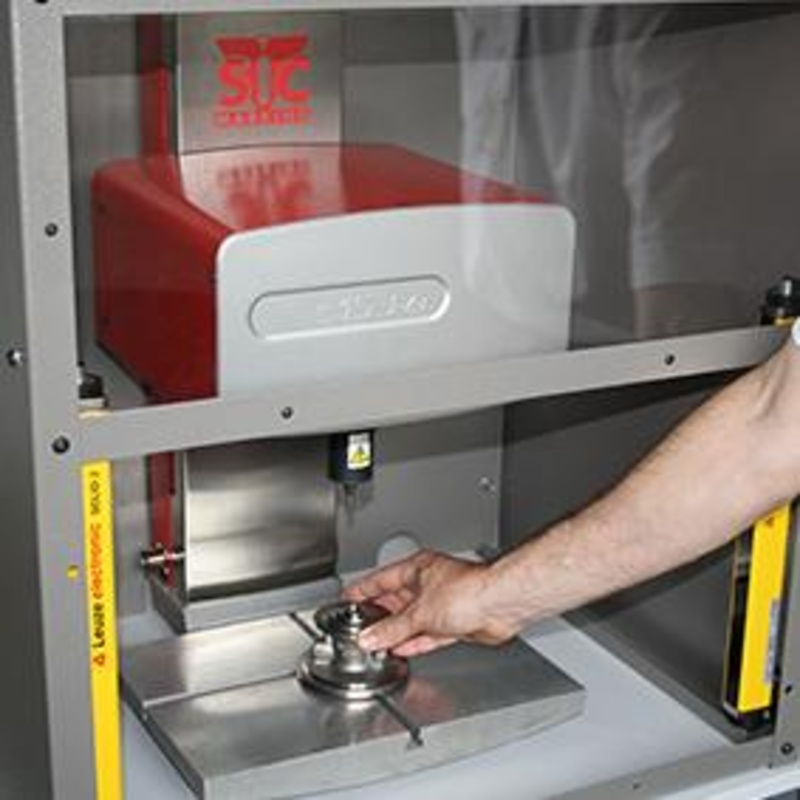

E10 C153　ドット刻印機

彫刻ヘッド仕様

• 刻印窓: 160x100mm
• 寸法: 385x350x704mm
• 重量: 28kg
• 刻印ペン材質：60mm超硬
• コントロールカラムの長さ: 最大 270mm

コントローラー仕様

E10 コントローラは、オペレータに直接的で使いやすいインターフェイスを提供します。 大型グラフィック ディスプレイとメンブレンで保護された QWERTY キーボードにより、産業環境での使用に最適です。

マークアップ ファイルは、USB キーを使用して PC からコントローラにアップロード/ダウンロードしたり、マシン上で直接インポートして編集したりできます。 E10 の包括的なソフトウェア パッケージ (付属) により、直線、角度、放射状、反射イメージのマーキングが可能になり、オプションの拡張カードを使用して深いマーキングを行うことができます。

• 寸法: 322x380x112mm
• 重量: 5kg
• 表示画面: LCD 画面 480x272 ピクセル
• キーボード：QWERTYキーボード、保護フィルム付き
• 電力: 300W
• 入力電源：単相電源、AC85～260V、50～60Hz
• 制御軸：2軸、3～4軸追加可能
• カードオプション: イーサネット、Profinet、Profibus、Ethernet-IP

外部接続

• 接続ポート: RS232、RS422、USBx2、RS485、Profibus、イーサネット オプション ボード
• I/Oポート数：5
• 出力/入力: 16
• 出力充填電力: 5V-0.5A および 24V-0.5A
• PC ソフトウェア: PC または USB 経由で彫刻ファイルを作成、保存、変換

運用ソフトウェア

• 保存ファイル数：2000ファイル以上
• 内部メモリ: >100MB
• 文字タイプ: 英数字、データマトリックス、シリアル、コード...
• ロゴ: PC ソフトウェア経由で作成、または USB 経由でダウンロード
• データマトリックス: 最大 348 文字、48x48 ドット
• フォント: Arial、Comic、Comic_B、Courier、OCR、OCR_BOLD、OCRA、4x6
• 刻印スタイル: アンギュラー、ラジアル、インバース、ミラー
• 文字サイズ：0.1～99mm
• 刻印深さ: 最大 0.5 mm 以上、材質に応じて異なります
• ドット間隔：0.05mm
• セキュリティ: 3 つのパスワード レベル
• 履歴の取得: パスワードで保護されています
• 利用可能な言語: 17

オプションのアクセサリ

• メンテナンス用スペアパーツキット
• ダッシュボード
• D 軸（空気圧バージョンと電動バージョン）
• 高級スタンド
