SYCLUS - Máy kiểm tra độ mỏi rung động nhỏ

Syclus là gì?

Syclus là máy đo độ mỏi rung nhỏ gọn được phát triển để sử dụng với nhiều loại vật liệu bao gồm vải, màng và cao su. Mục đích là để đánh giá tuổi thọ của sản phẩm và quan sát những thay đổi mà vật liệu trải qua và bằng cách đo nhiều mẫu, có thể thu được thông tin về tính nhất quán của chất lượng và vị trí của lỗi.

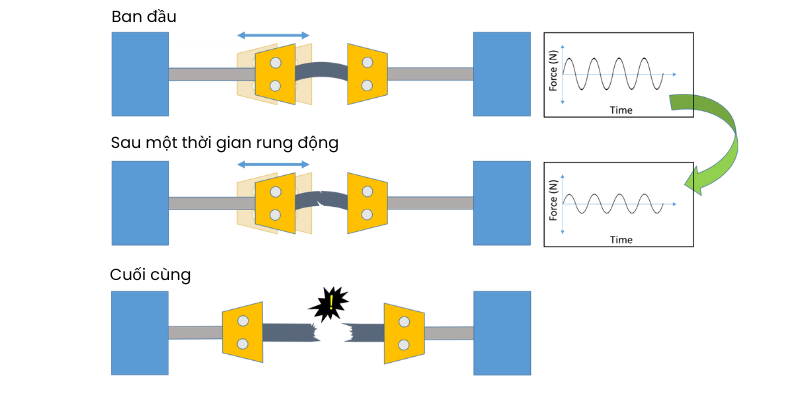

Theo thời gian, vật liệu yếu đi và phản ứng biến dạng của nó thay đổi (các vật liệu khác nhau có phản ứng ứng suất khác nhau). Tiếp tục điều này cho đến khi vật liệu bị vỡ.

Cấu hình thiết bị

1. Bộ điều khiển

2. Máy kiểm tra độ mỏi

3. PC để thu thập dữ liệu và điều khiển hệ thống

Thông số kỹ thuật chính

1. Nguồn điện: 100V 10A

2. Kích thước bộ điều khiển: L250 x W250 x H150 [mm]

3. Kích thước máy đo độ mỏi: L100 x W100 x H500 [mm] Cấu hình dọc

4. Trọng lượng bộ điều khiển: ~5 kg

5. Trọng lượng của máy đo độ mỏi: ~3 kg Có thể thay đổi

Phần cứng có thể được thiết kế tự do theo yêu cầu của bạn.

Thông số thử nghiệm/giới hạn vận hành định mức

1. Dải tần số: 1 ~ 20Hz

2. Biên độ tối đa: ±600μm

3. Phạm vi ứng suất: ± 25 N ± 0,5% phi tuyến

Kích thước mẫu

1. Chiều dài: 25-35 mm Độ dày/đường kính có thể thương lượng

2. Chiều rộng: Tối đa 20 mm Hình dạng: Phim, sợi, v.v.

Các tính năng khác:

[Chế độ hoạt động]

Chế độ hoạt động (Căng – Căng/ Căng – Nén/ Nén – Có thể nén)

- Biến dạng không đổi: Chế độ mặc định/Chế độ kiểm tra với dạng sóng biến dạng không đổi.

Ứng suất không đổi: Động cơ ứng suất không đổi duy trì tải không đổi trên vật liệu để đáp ứng với việc giảm tải tế bào tải. Các thông số vận hành trong quá trình giảm ứng suất có thể được đặt tùy ý.

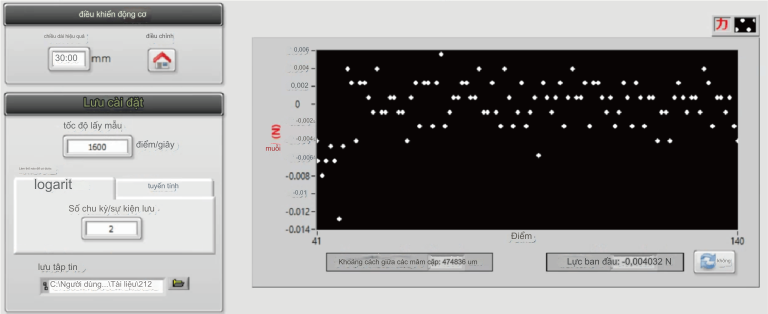

[Chế độ lưu]

Chế độ tuyến tính: Chế độ trong đó đầu vào của người dùng lưu chu kỳ [N] mỗi [T] phút.

Chế độ logarit: Lưu trữ dữ liệu theo thang logarit. Chế độ này lưu dữ liệu chu trình [N] theo thang logarit. (10, 100, 1000,…, 10×)

Có thể nhận được tối đa 10 chu kỳ cho mỗi sự kiện đã lưu.

Phần mềm PC: thu thập dữ liệu và điều khiển hệ thống

Một chương trình phần mềm để thu thập dữ liệu và kiểm soát hệ thống.

PC và bộ điều khiển thực hiện thu thập dữ liệu và điều khiển hệ thống thông qua kết nối USB.

Đặt điều kiện kiểm tra: biên độ, tần số, khoảng thời gian lưu trữ, chiều dài thước đo, v.v. (Căng – căng/căng – nén/nén – có thể nén)

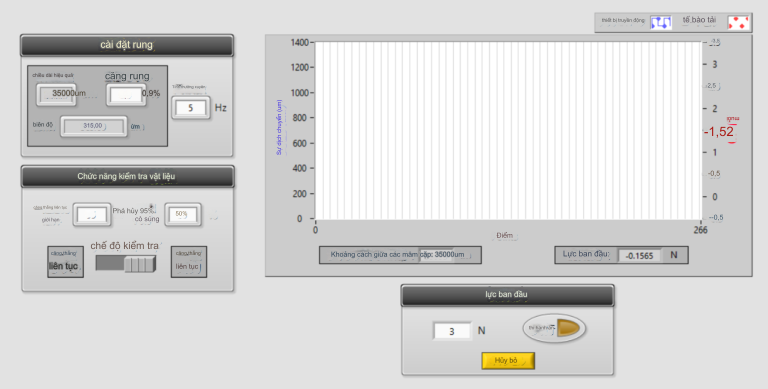

Một chức năng áp dụng tải trọng ban đầu lên vật liệu trước khi thử nghiệm độ rung.

Kích hoạt tiêu hủy: Đặt cài đặt tiêu hủy vật liệu. Nếu nó giảm xuống dưới giá trị này thì xác định rằng vật liệu đã bị lỗi và chương trình sẽ tự động dừng và lưu lại 3 chu kỳ trước khi hủy.

Tốc độ lấy mẫu: 2000 điểm/s

(Ví dụ) Tần số 20Hz:100 điểm/1 chu kỳ, Tần số 5Hz:400 điểm/1 chu kỳ.

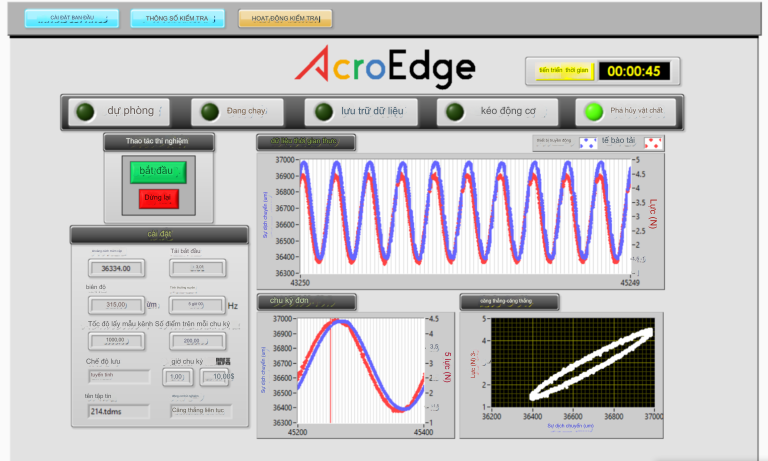

Màn hình thời gian thực Giám sát thời gian thực về tải trọng và biến dạng

Dữ liệu thu được (định dạng tương thích Excel): thời gian, căng thẳng.

Hình dạng mâm cặp, đầu ra và hệ thống điều khiển đều có thể được tùy chỉnh để đáp ứng nhu cầu của khách hàng.

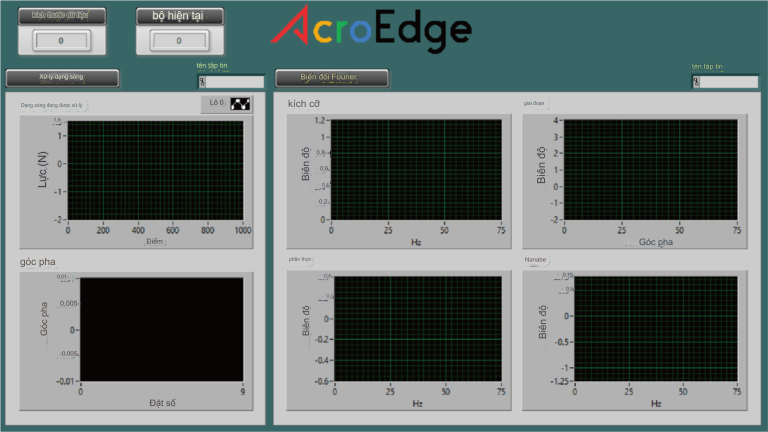

Chương trình tùy chọn để phân tích dữ liệu thử nghiệm

Phần mềm tùy chọn cho phép thực hiện nhiều chức năng phân tích và xử lý dữ liệu.
