Curea（UV硬化センサー）

主な仕様

1. 【制御部】

1.1)電源 AC100 V±10%
1.2)表 示
デジタル表示3桁 及び アラーム用LED4点 (過入射光、投光量制御外ランプ)
1.3)設定入力
感度設定 オフセット設定
1.4) アナログ出力-5-5 V

2. 【センサー部】

2.1) センサー寸法(mm) W50×D75×H125
2.2) スポット経 φ2
2.3) センサー接続ケーブル 2m

3. 【装置オプション】

3.1) 接点出力
COM (H/L共用) NC (L出力)NO (H出力)
各1点(接点出力) ●
小スポット対応
高速応答(10ms) 他

もう破壊検査は必要ない、これからは、非接触で。

1. 非接触・非破壊で測定

サンプルに触れることなく測定ができるため、非破壊 の検査が可能になりました。UV硬化樹脂によるフィル ム接着など、サンプルがフィルムやガラスに挟まれい ている場合でも測定可能。

2. リアルタイムで測定

わずか0.1秒で測定でき、インライン検査に適していま す。紫外線を照射しながら経時変化の測定も可能。

3. 測定原理

内臓する微弱なUV光を励起光とし、被検体から発する 傾向を検出しています。紫外線硬化樹脂では多くの場 合、硬化が進むにつれて蛍光が変化するため、硬化状 態を測定することができます。

4. インライン検査への実績

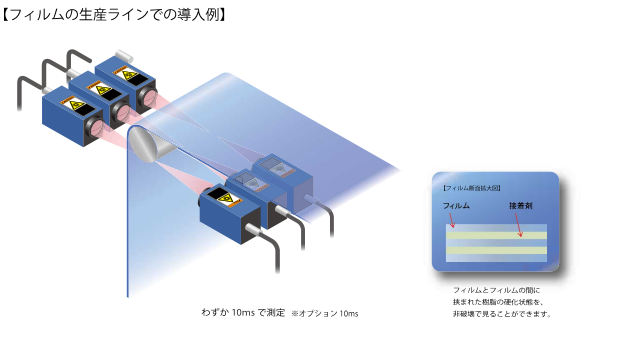

● 生産ラインにおけるフィルム貼り合わせ時の樹 脂硬化度の確認

● UV硬化樹脂の膜厚検査

● 電 子デバイス部品の接着

● レンズの接着

● 注射器の針とシリンジ接着部の硬度確認

デモンストレーション動画

Cureaに関する簡単説明動画
