Uvira【UV-LED照射器】

1. 導入メリット

• 最適な波長で最大UVエネルギーを得ることが可能です
• 効率的な独自水冷方式により大型UV-LEDなどの特注設計が可能です

反応用、大型、角度可変、防爆仕様など、ご要望にあわせたソリューションをご提案いたします。

2. 特徴

• 小面積から大面積まで自由に組合わせが可能
• 温度上昇が少なく熱ダメージの少ないUV硬化が可能
• 非常に薄くコンパクト！軽量！置場所自由自在
• 冷却装置内蔵（水冷方式）
• UV-LEDの瞬時点灯・消灯で予備ランニング時間不要
• 曲率のある製品にも対応可能
• UV-LEDチップが長寿命の為,大幅なランニングコストの削減に！

2.1. 反応用

サンプルに投入し、360℃照射を実現。 サイズ設計は自由自在。お客様の環境 に合わせた照射機を製作します。

2.2. 高温環境試験環境温度 ~140℃まで対応

UV-LED は熱を発します。安全性・照度を維持するため には優れた冷却機能を要します。これに加え、高温環境 (加熱雰囲気)での照射となった場合、さらに冷却が困 難な状態となります。アクロエッジは、そんな過酷な環 境下に耐え得る照射機の製作が可能です。

2.3. その他カスタマイズ

簡易防爆仕様
照射角度可変

2.4. 基本構成

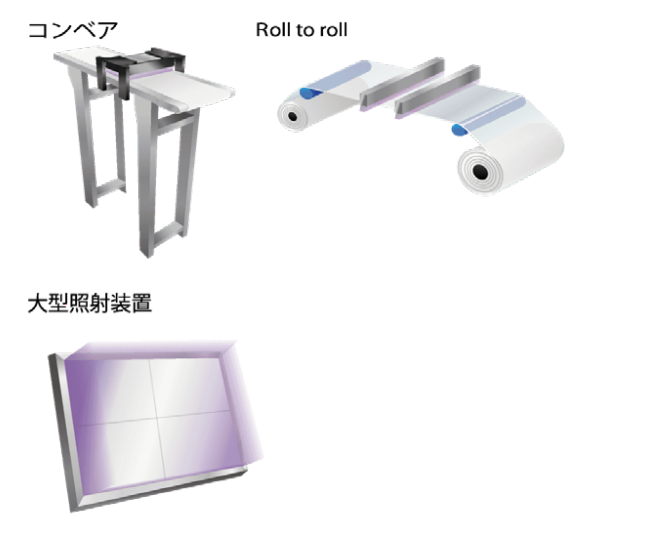

形状、サイズ、パターンに合わせた組み合わせにより、自由な 照射設計が可能です。

ULW365-4406-55F

UAW365-258-1515F

ピーク波長	365nm	385nm, 405nmもあります。
消費電力	200W
冷却方式	水冷
ピーク照度	350mW/cm2	WD=20mm  ※1,2
照射エリア	80x43mm	WD=20mm  ※1,2,3
照度分布データ	UAW365-258-1515F

UAW365-258-1515F

ピーク波長	365, 385, 395, 405nm
消費電力	1,200W
冷却方式	水冷
ピーク照度	380mW/cm2	WD=20mm  ※1,2
照射エリア	750x3mm	WD=10mm  ※1,2,3
照度分布データ	データ準備中

3. 用途

• 各種UV硬化用途
  • オフセット印刷
  • ラベル印刷
  • パッケージ
  • 紫外線硬化樹脂
  • UVインク
  • プリント基板印字
  • UV接着剤
  • UV塗料
  • ワックス
• UVコーティング
  • 有機EL
  • ディスプレイ
• 高機能コート
  • プレ硬化・本硬化
• フィルム張り合わせ
  • 高機能フィルム
• 特殊用途
  • 光重合反応
  • 光ファイバー
  • 蛍光体励起​​​​​​​

多様な大型化要望を短納期で表現

エンジニアが直接ヒアリングするため要望を迅速に具現化出来ます。大型製品受注の実績も多く、他社より短納期でのご提案が可能です。

UVの長寿命化

大型になればなるほどUV-LEDは熱を持ち壊れやすくなりますが、独自の冷却方法により安全に長寿命を実現します。

オリジナルな設計

既製品では実現出来ないお客様の業務形態に合わせたUV-LEDの配列や大型化を得意としています。独自の冷却方法だけでなく安全に使用可能な設計でご提案致します。

実績としては、
・約2～3mの長尺タイプ
・300mm角以上など大面積の照射エリアタイプ
・Φ90mm円形均一照射タイプ
などがあります。
