小型振動疲労試験機　Syclus（サイクラス)

Syclus（サイクラス）とは？

Syclusは、繊維、フィルム、ゴムなどの幅広い材料で使用するために開発された小型の振動疲労試験機 です。製品の寿命の評価、材料が受ける変化の観察を目的としており、複数のサンプルを測定す ることで品質の一貫性や欠陥部位に関する情報を得ることが可能です。

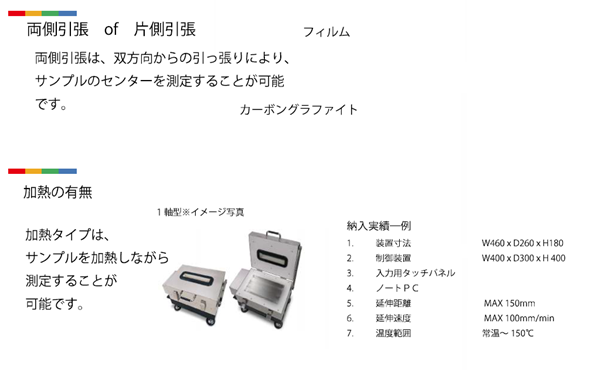

両側引張 of 片側引張
両側引張は、双方向からの引っ張りにより、 サンプルのセンターを測定することが可能 です。
フィルム
カーボングラファイト

装置構成

1. コントローラー
2. 疲労試験機
3. データ収集およびシステム 制御用PC

おもな仕様

1. 電源：100 V 10 A
2. コントローラー寸法 : L250 x W250 x H150 [mm]
3. 疲労試験機寸法 : L100 x W100 x H500 [mm] 垂直構成
4. コントローラー重量 : ~5 kg
5. 疲労試験機重量 : ~3 kg ※異なる場合があります

※ご要望に応じてハードウェアは自由設計が可

定格実験パラメータ/ 動作限界

1. 周波数範囲：1〜20 Hz
2. 最大振幅 : ±600μm
3. 応力の範囲：±25 N    ±0.5％の非線形性

サンプル寸法

1. 長さ：25〜35 mm ※厚さ/直径　応相談
2. 幅：最大20 mm ※形状：フィルム、繊維、など

その他の機能:

【動作モード】

動作モード(引張 – 引張 / 引張 – 圧縮 / 圧縮 – 圧縮 が可能)

• ー定ひずみ:デフォルトモード/一定のひずみ波形で試験するモードです。
• 一定応力 :一定応力用モータはロードセルの荷重の減少に応答して材料を一定荷重に保ちます。応力減少時の動作パラメータは、任意で設定可能です。

【保存モード】

• 線形モード：ユーザー入力は、[T]分ごとに[N]サイクルを保存するモードです。
• 対数モード：データを対数スケールで保存します。 [N]サイクルのデータを対数スケールで保存するモードです。(10、100、1000、…、10×)

※保存イベントごとに最大10サイクル取得可能

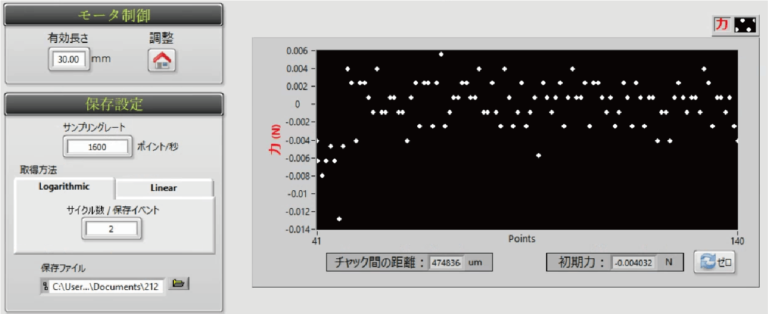

PCソフトウェア：データ収集とシステム制御

データ収集とシステム制御のためのソフトウェアプログラムです。

PCとコントロールユニットは、　USB接続によりデータ収集およびシステム制御を行います。

試験条件の設定:振幅、周波数、保存間隔、ゲージ長など。 (引張 – 引張 / 引張 – 圧縮 / 圧縮 – 圧縮 が可能)

振動試験前の材料に初期荷重をかける機能。
破壊トリガー:材料破壊の設定値を設定。この値を下回ると、材料が破壊したと判断して、

プログラムは自動的に停止し、破壊前の3サイクルを保存します。

サンプリングレート:2000points/s

(例) 周波数 20Hz:100points/1cycle、周波数 5Hz:400points/1cycle

リアルタイムモニター

荷重とひずみのリアルタイムモニタリング

• 取得データ（Excel互換形式）：時間、応力、ひずみ
• チャック部の形状、出力、制御システムはすべてお客様のニーズに合わせてカスタマイズ可能です。

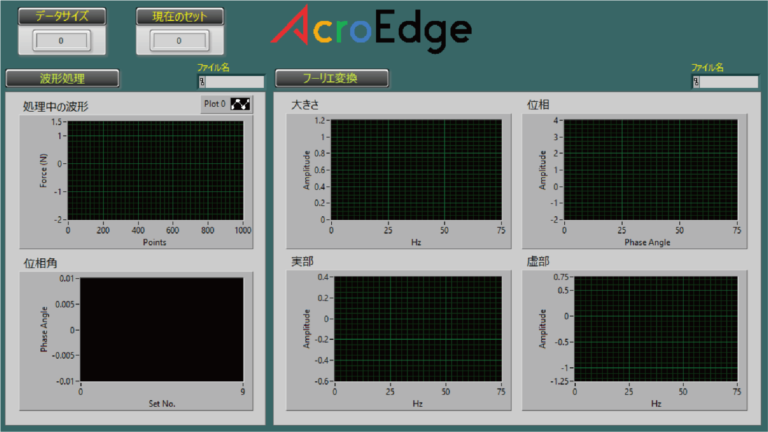

実験データ解析のためのオプションプログラム

オプションのソフトウェアにより、さまざまな分析およびデータ処理機能に対応可能です。
